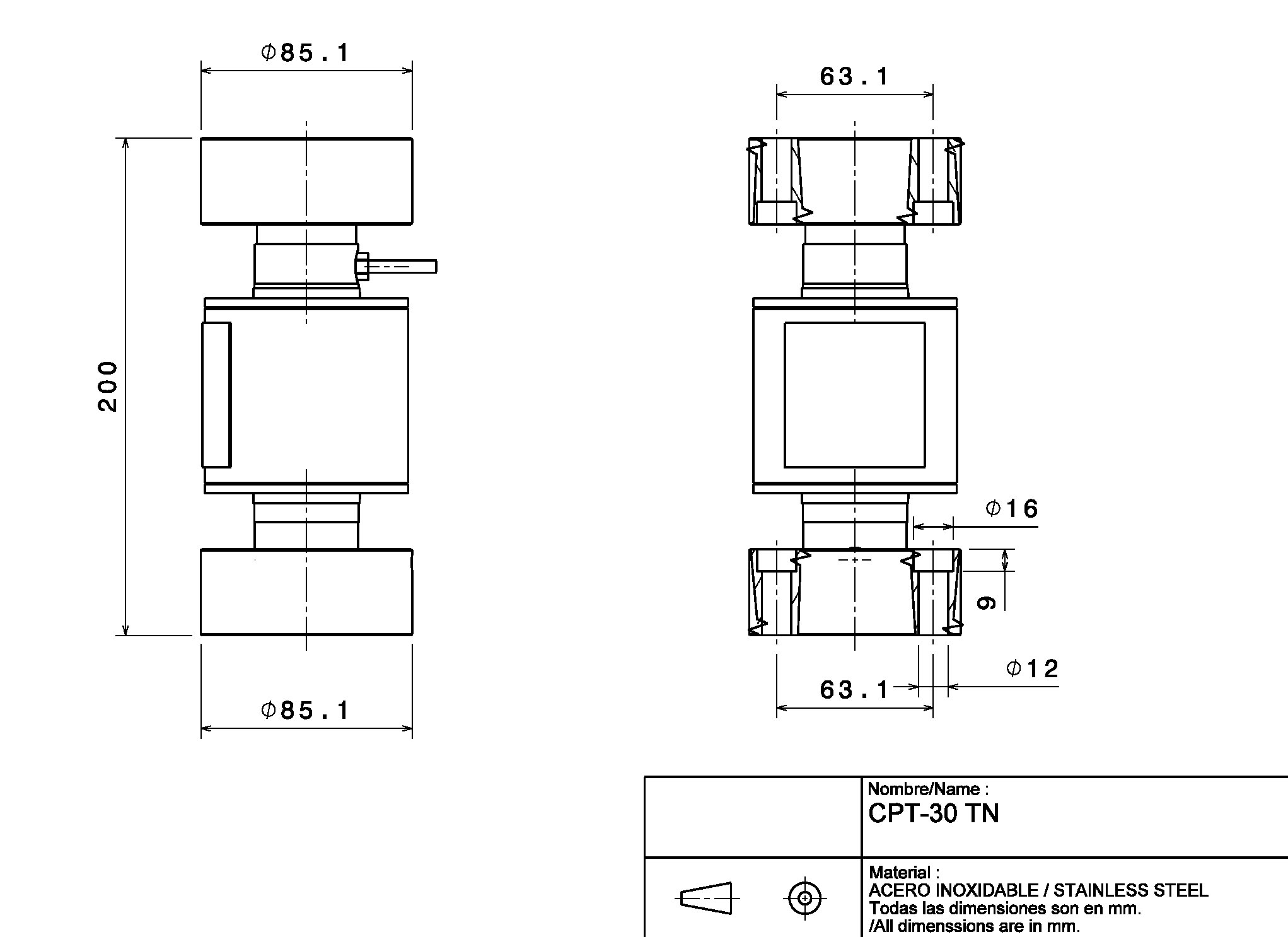

plano
Plano21.88 KB
Especificaciones

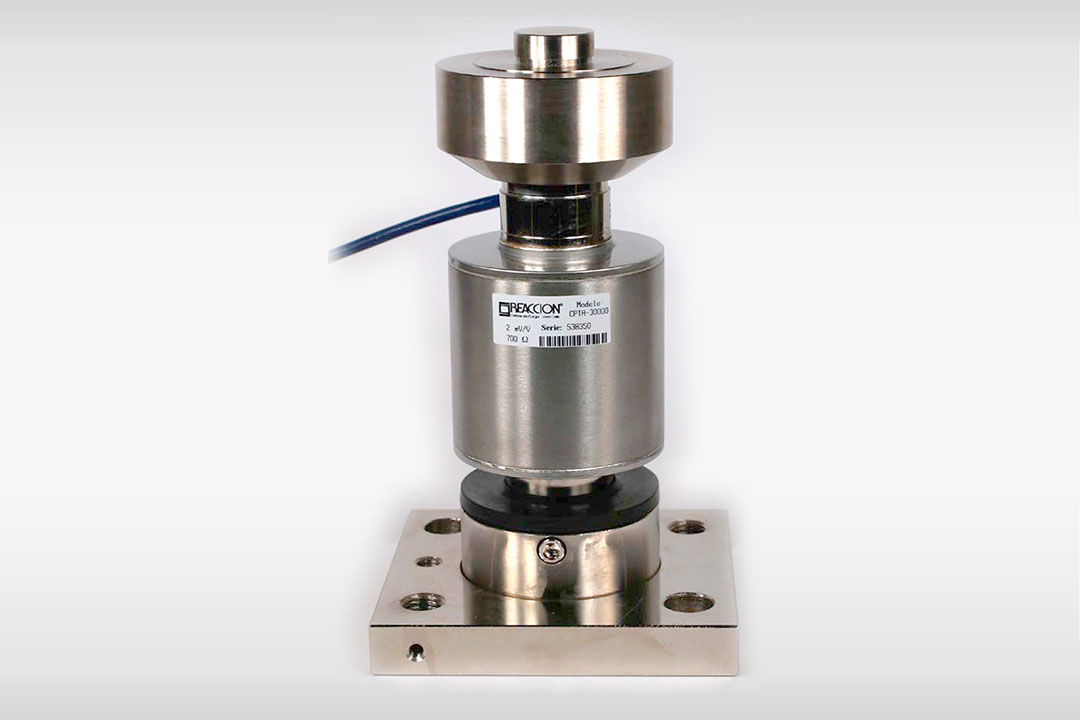

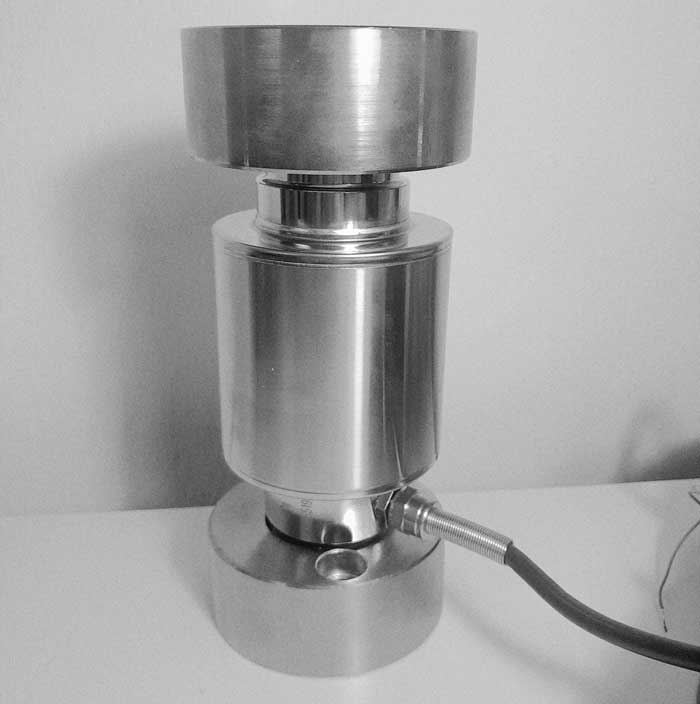

Celda de carga tipo Rocker Pin (Columna) para aplicaciones de básculas de camiones. Consulte por dispositivo de montaje integrado autoalineable CPTM.
Capacidades
30000
40000
Clase de precisión
C3
Numero máximode intervalos deverificación (nmax)
3000
Vmin Relativo (Y)
6000
Sensibilidad (mV/V)
2.00
Tolerancia de la Sensibilidad (% C/N)
0.50
Error de linealidad (% CN)
0.03
Creep (% CN)
0.03
Corrimiento del cero con la temperatura (% CN)
0.00
Histeresis (% CN)
0.02
Corrimiento de la sensibilidad con la temperatura (% CN)
0.00
Limite de sobrecarga (% CN)
150.00
Limite de rotura (% CN)
300.00
Tensión máxima de Alimentación (V)
15
Impedancia de entrada (Ohm)
775 ± 5
Impedancia de salida (Ohm)
700 ± 2
Resistencia de aislación (Mohm)
5000
Longitud de Cable (m)
14.00
Material Base
Acero Aleado
