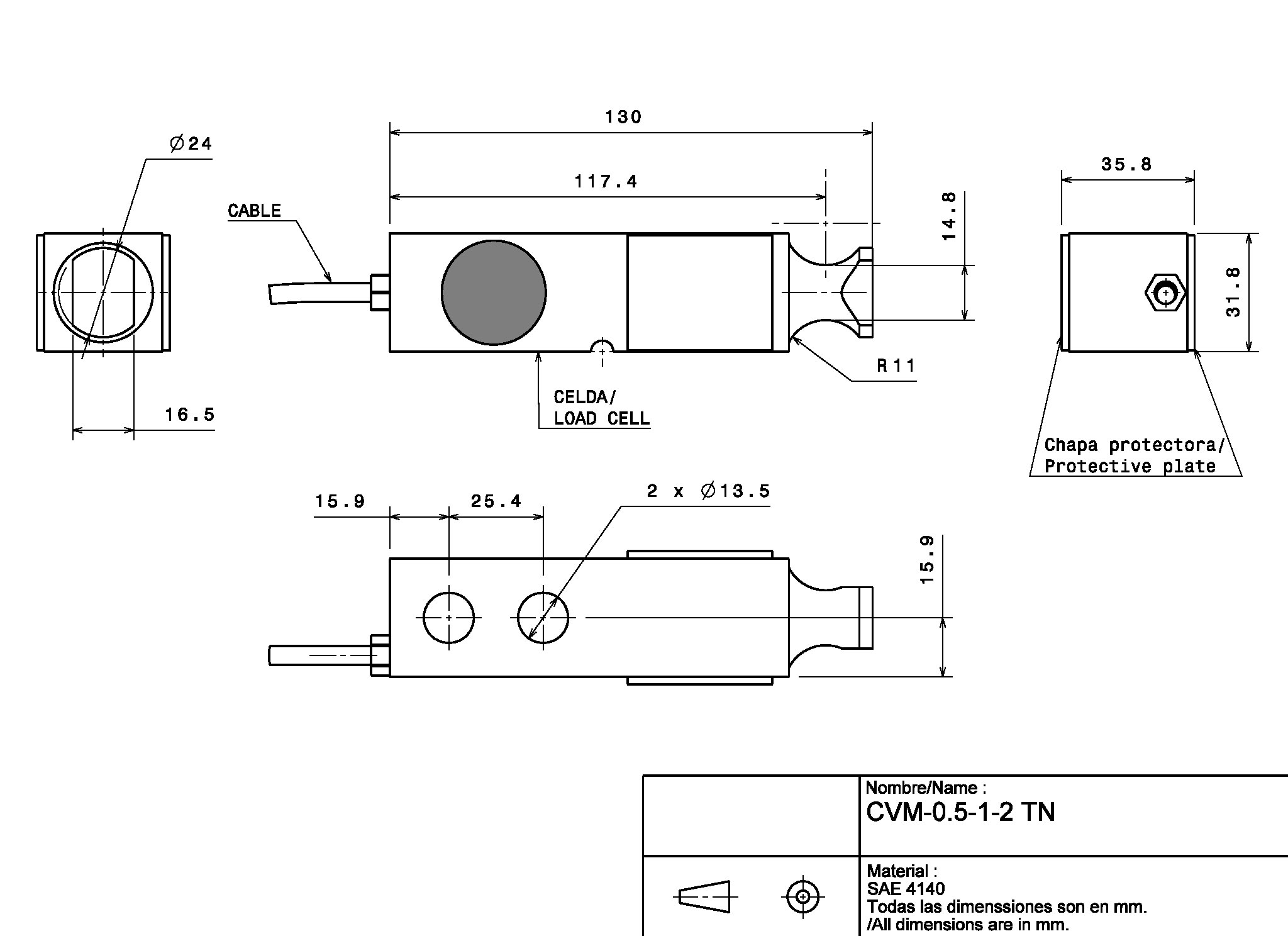

plano
Plano27.34 KB
Especificaciones

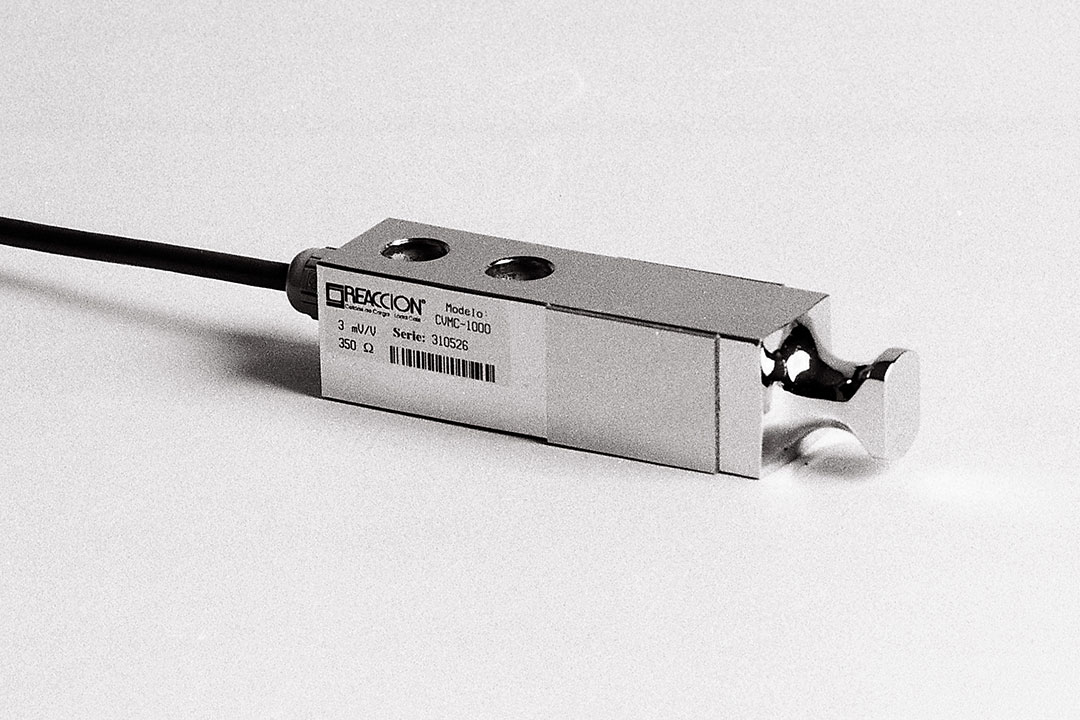

Celda de carga tipo viga para montaje con eslabones autocentrales del tipo MCVM. Aplicaciones en tolvas y tanques. Ideal para estructuras donde los esfuerzos laterales son importantes.
Capacidades (kg)
500
1000
1000
1500
Clase de precisión
C3
Numero máximode intervalos deverificación (nmax)
3000
Vmin Relativo (Y)
6000
Sensibilidad (mV/V)
3.00
Tolerancia de la Sensibilidad (% C/N)
0.50
Error de linealidad (% CN)
0.03
Creep (% CN)
0.03
Corrimiento del cero con la temperatura (% CN/°C)
0.003
Histeresis (% CN)
0.02
Corrimiento de sensibilidad por temperatura (% CN/°C)
0.0015
Limite de sobrecarga (% CN)
150.00
Limite de rotura (% CN)
300.00
Tensión máxima de Alimentación (V)
15
Impedancia de entrada (Ohm)
390 ± 5
Impedancia de salida (Ohm)
350 ± 2
Resistencia de aislación (Mohm)
5000
Longitud de Cable (m)
3.00
Material Base
Acero Aleado
Grado de protección ambiental
IP67
Calidad y torque
(8) / 120
(10,9) / 126
Metrico (N/m)
M12x1.75
Pulgada (ft-lb)
1/2x20 h
