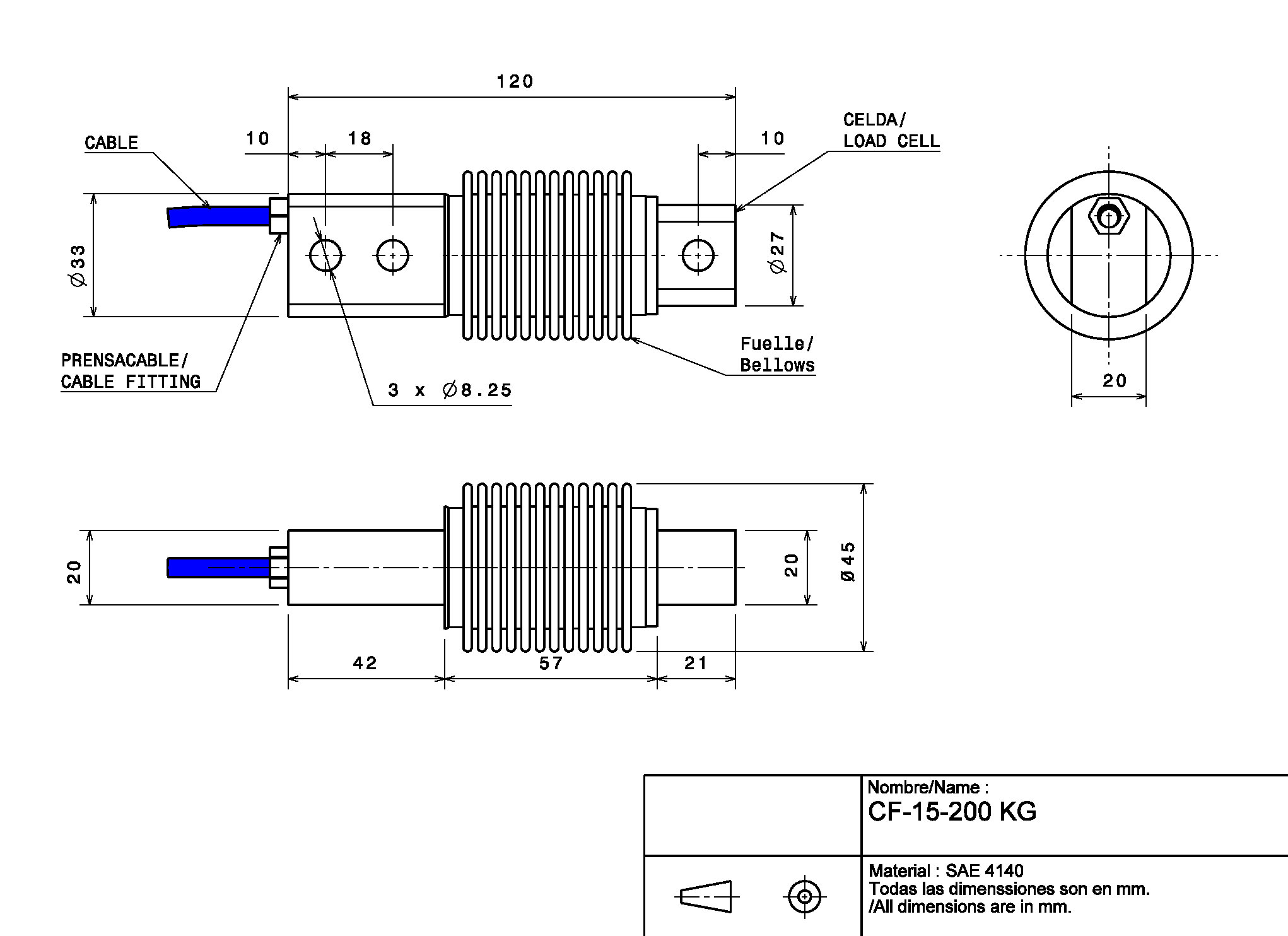

plano
Plano30.01 KB
Especificaciones

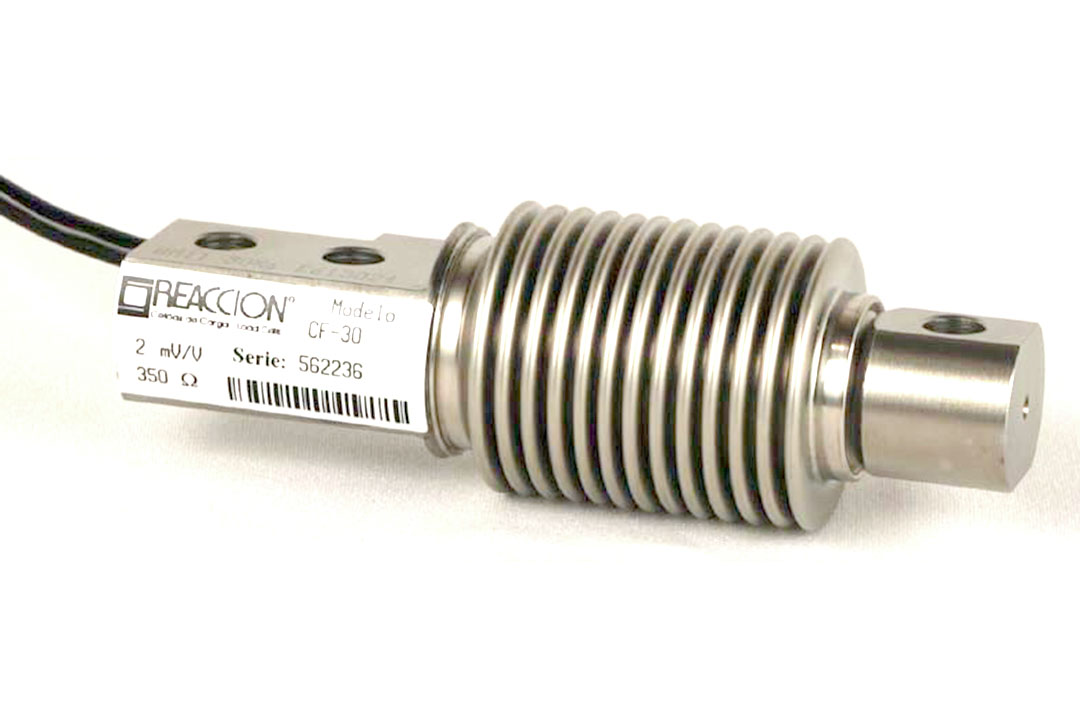

Celda de carga de la familia viga a la flexión, tipo cantilever, para aplicaciones de tolvas y tanques pequeños. Aplicaciones: Balanzas Industriales
Capacidades
15
20
50
100
200
200
Clase de precisión
C3
Numero máximode intervalos deverificación (nmax)
3000
Vmin Relativo (Y)
6000
Sensibilidad (mV/V)
2.00
Tolerancia de la Sensibilidad (% C/N)
15.00
Error de linealidad (% CN)
0.03
Creep (% CN)
0.03
Corrimiento del cero con la temperatura (% CN)
0.00
Histeresis (% CN)
0.02
Corrimiento de la sensibilidad con la temperatura (% CN)
0.00
Limite de sobrecarga (% CN)
150.00
Limite de rotura (% CN)
300.00
Tensión máxima de Alimentación (V)
15
Impedancia de entrada (Ohm)
460 ± 5
Impedancia de salida (Ohm)
350 ± 2
Resistencia de aislación (Mohm)
5000
Longitud de Cable (m)
3.00
Grado de protección ambiental
IP67
Calidad y torque
(10,9) / 36
Metrico (N/m)
M8x1,25
