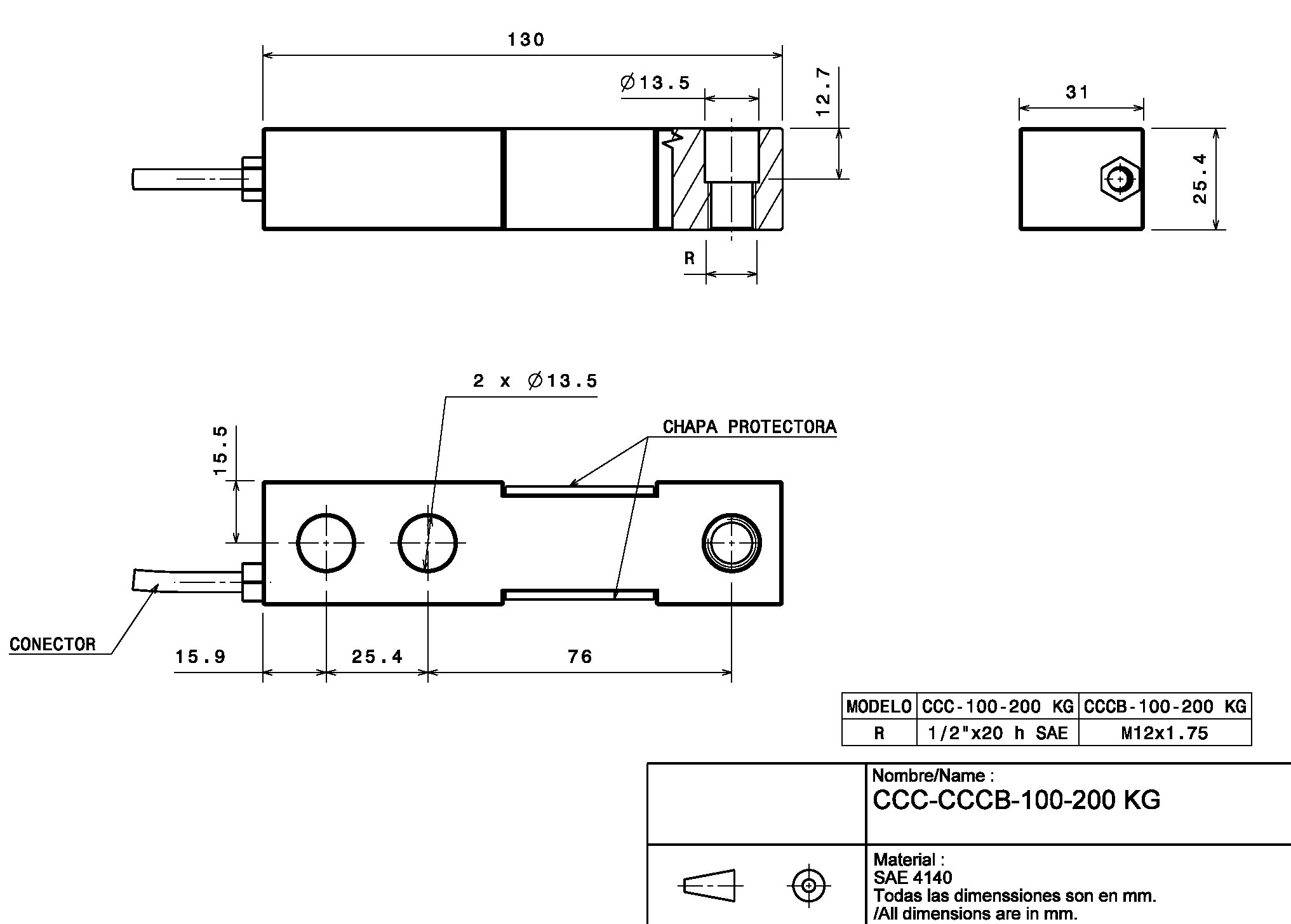

plano
Plano29.14 KB
Especificaciones

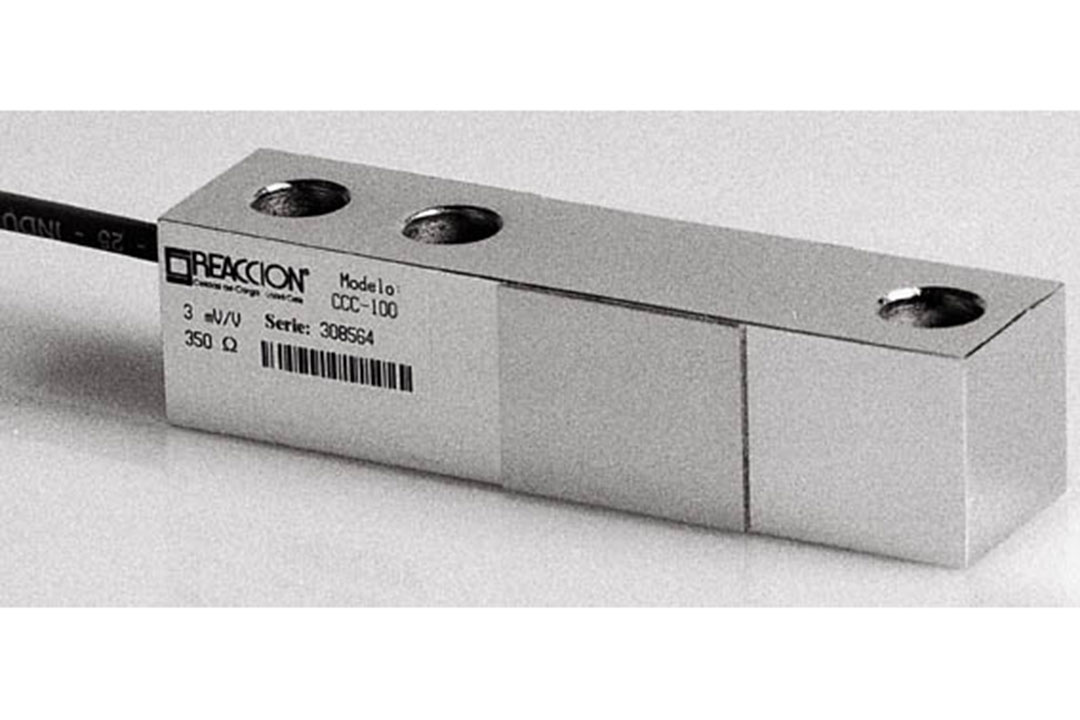

Celda tipo viga a la flexión de baja y mediana capacidad, apta para plataformas, tolvas y tanques. Robusta y con alta resistencia a esfuerzos axiales. Celda de media capacidad tipo viga para aplicaciones industriales en plataformas de cuatro celdas.
También apta para pequeños tanques y tolvas mediante el uso del montaje MCVCC. Aplicaciones: Balanzas Industriales
Capacidades
100
200
Clase de precisión
C3
Numero máximode intervalos deverificación (nmax)
3000
Vmin Relativo (Y)
6000
Sensibilidad (mV/V)
3.00
Tolerancia de la Sensibilidad (% C/N)
0.50
Error de linealidad (% CN)
0.03
Creep (% CN)
0.03
Corrimiento del cero con la temperatura (% CN)
0.00
Histeresis (% CN)
0.02
Corrimiento de la sensibilidad con la temperatura (% CN)
0.00
Limite de sobrecarga (% CN)
150.00
Limite de rotura (% CN)
300.00
Tensión máxima de Alimentación (V)
15
Impedancia de entrada (Ohm)
386 ± 5
Impedancia de salida (Ohm)
350 ± 2
Resistencia de aislación (Mohm)
5000
Longitud de Cable (m)
3.00
Material Base
Acero Aleado
Grado de protección ambiental
IP67
Calidad y torque
(8) /120
(10,9) / 126
Metrico (N/m)
M12x1.75
Pulgada (ft-lb)
1/2x20 h
