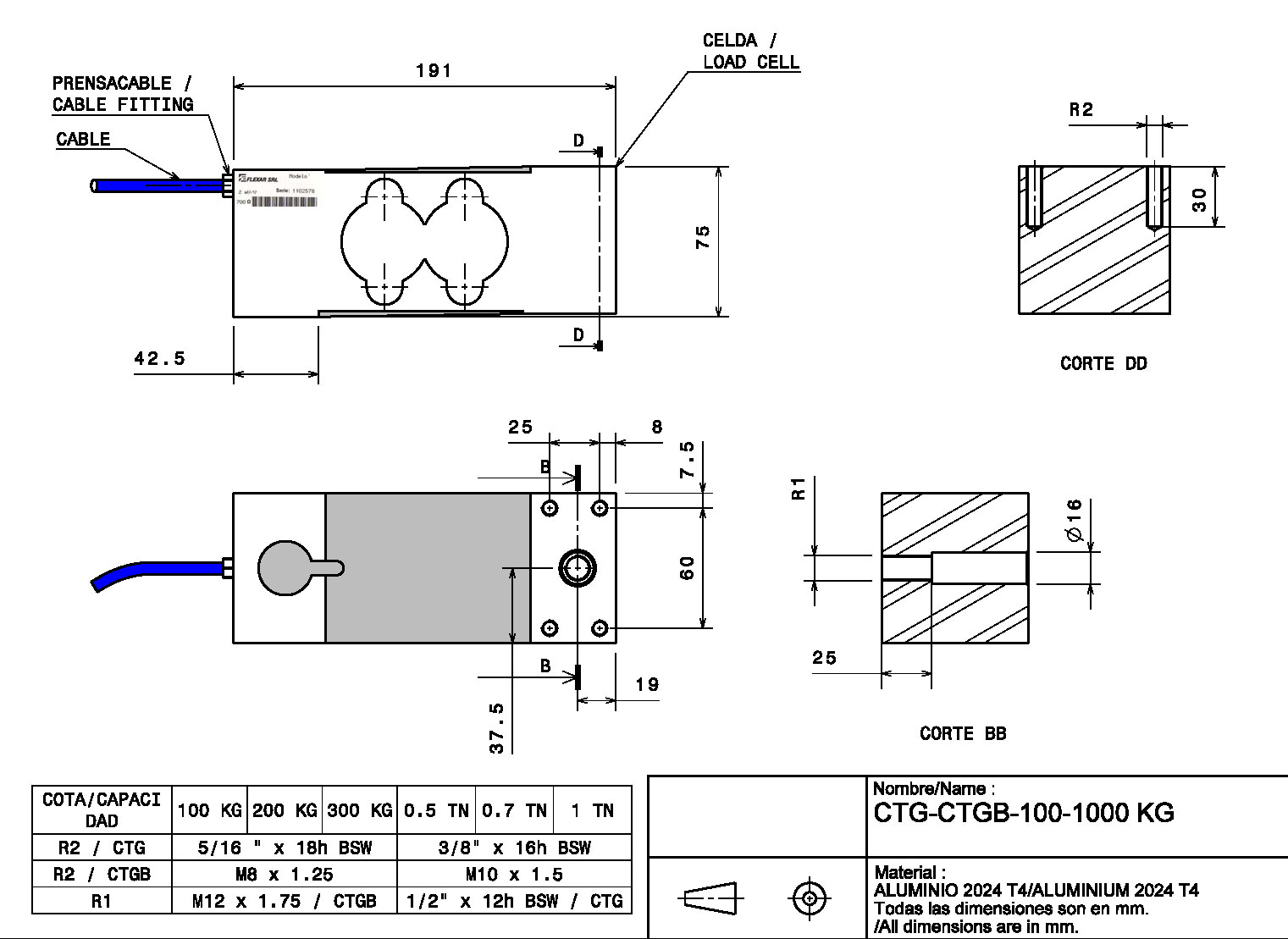

plano
Plano45.68 KB
Especificaciones

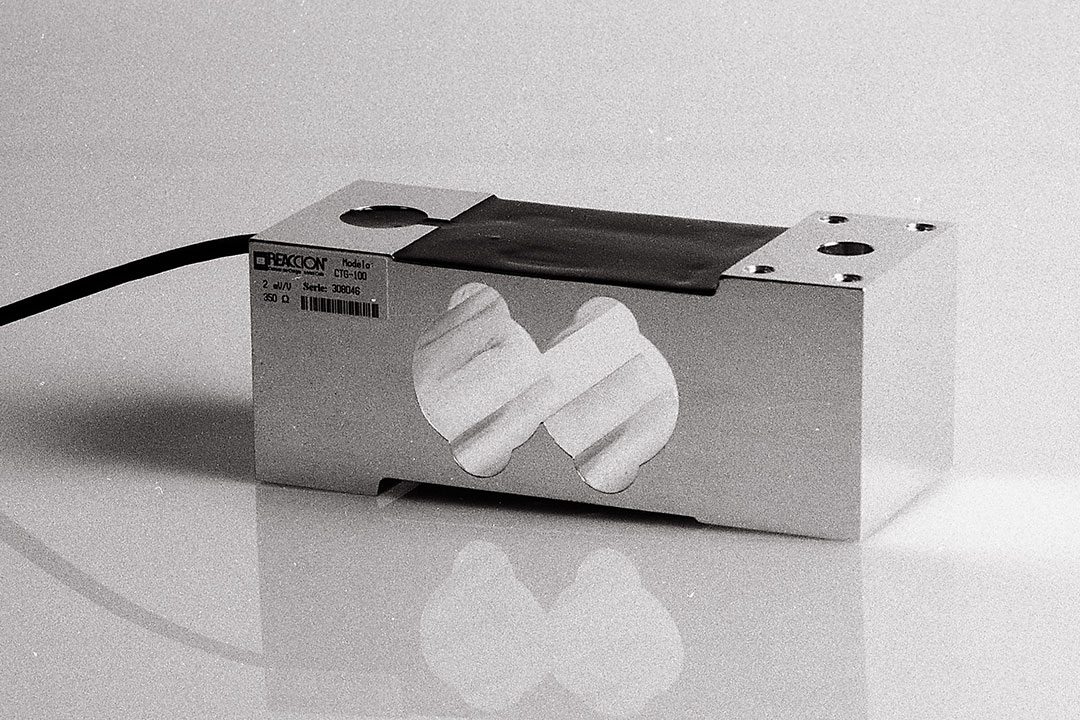

Celda de carga Single Point con 2 anclajes en cada extremo que proporcionan una gran resistencia a esfuerzos axiales, alargando su vida útil. Paralelogramica de media y alta capacidad tipo unipoint, protegida del medio ambiente. Aplicaciones: Balanzas de Banco
Capacidades
100
200
500
700
1000
Clase de precisión
C3
Numero máximode intervalos deverificación (nmax)
3000
Vmin Relativo (Y)
6000
Sensibilidad (mV/V)
2.00
Tolerancia de la Sensibilidad (% C/N)
10.00
Error de linealidad (% CN)
0.03
Creep (% CN)
0.03
Corrimiento del cero con la temperatura (% CN)
0.00
Histeresis (% CN)
0.02
Corrimiento de la sensibilidad con la temperatura (% CN)
0.00
Limite de sobrecarga (% CN)
150.00
Limite de rotura (% CN)
300.00
Tensión máxima de Alimentación (V)
15
Impedancia de entrada (Ohm)
400,3 ± 5
Impedancia de salida (Ohm)
350 ± 2
Resistencia de aislación (Mohm)
5000
Longitud de Cable (m)
3.00
Material Base
Acero Aleado
Grado de protección ambiental
IP65
Calidad y torque
(10,9) / 36 o (10,9) 72
Metrico (N/m)
M8X1,25 o M10x1,5
